ULI M1695 chipset
A számítástechnika világába korábban bekapcsolódó felhasználók számára nem ismertlen cég az ALI. Anno a Pentium és Pentium II-esek idejében komolynak nevezhető piaci tényező, a főként chipsetjeiről híres gyártó szép lassan eltűnt az idő homályában, nem tudta tartani a lépést az Intel, VIA, majd a későbbiekben felbukkanó NVIDIA lapkakészletekkel. Nemrégiben azonban ULI néven a korábbi „ALI-maradványok” újra életre keltek, és azonnal egy speciális déli híddal, majd egy szintén speciálisnak nevezhető északi híddal rukkolt elő a cég. A déli híd, az ULI M1567 azért nevezhető speciálisnak, mert PCI Express sávok segítségével bármilyen, szintén PCI Express sávokat felhasználó északi hídhoz tetszőlegesen hozzákapcsolható. Ilyen kombinációt láthatunk például egyes ATI Xpress 200 chipsetes alaplapokon, melyeken az alaplapgyártók a hibás ATI SB400-as déli híd helyett az ULI M1567-et használták fel.
Emellett az ULI az idei Computexen bejelentette az M1695-ös HyperTransport PCI Express Tunnel Chipet (északi híd), mely elsőként támogatja egyszerre egy PCI Express x16-os és egy AGP-s videokártya jelenlétét. A meglepő ebben az, hogy az ULI állítása szerint ez az AGP egy valódi, teljes sebességű AGP szlot, nem pedig egy PCI maradvány, amilyet például nForce4-es alaplapokon lehet látni: ennek a PCI 133 MB/s-os sávszélességével kell beérnie. Ha mindez nem elég, az ULI úgy fejlesztette ki a chipet, hogy egyidejűleg lehessen használni PCI Express-es, AGP-s és PCI-os videokártyákat!
| Chipset / északi híd | ULI M1695 | NVIDIA nForce4 Ultra | ATI Radeon Xpress 200P | VIA K8T800 Pro |
| Processzortámogatás | AMD Athlon 64 X2, AMD Athlon 64, Athlon 64 FX, AMD Sempron és AMD Opteron processzorok | |||
| Rendszerbusz / HyperTransport | 1000 MHz | |||
| Foglalat | Socket 754/939/940 | |||
| Támogatott memóriatípus | a processzortól függ Athlon 64, Athlon 64 FX (S754/939): DDR400 / 333 / 266 Opteron, Athlon 64 FX (S940): reg. ECC DDR400 / 333 / 266 |
|||
| Maximális memória | a processzortól függ Athlon 64 (S754): 3 GB Athlon 64, Athlon 64 FX (S939): 4 GB Opteron, Athlon 64 FX (S940): 8+ GB |
|||
| Videokártya csatolója | PCI Express x16 és AGP 8x | PCI Express x16 | PCI Express x16 | AGP 8x / 4x |
| PCI Express sávok száma | Összesen 20; 16 a VGA(k)-hoz, két x1 vagy egy x4 |
Összesen 20; 16 a VGA(k)-hoz, 4 különálló, |
Összesen 22; 16 a VGA-hoz, 4 különálló, 2 az északi és déli híd között |
nincs |
| Északi és déli hidat összekötő link | HyperTransport összeköttetés (8 GB/s) - HTX connector | Csak egy chip van, ez közvetlen összeköttetésben áll a processzorral a HyperTransport linken keresztül (8 GB/s) | Két PCI Express x1 sáv (1000 MB/s) | VIA Ultra V-Link (1066 MB/s) |
| Déli híd | ULI M1567 | NVIDIA nForce4 Ultra | ATI Radeon SB400 | VIA VT8237 |
| Integrált hang | - Hatcsatornás AC'97 kodek | - NVIDIA nForce média- és kommunikációs processzor (MCP) - Nyolccsatornás AC'97 audio |
- AC'97 v2.3 kompatibilis audio | - VIA Vinyl Six-TRAC hatcsatornás AC'97 audio |
| Integrált hálózati vezérlő | - Külső PHY-on keresztül 10/100/1000 Mbit Ethernet | - 10/100/1000 Mbit Ethernet - NVIDIA hardveres tűzfal (az nForce4-nél plusz ActiveArmor) |
- Külső PHY-on keresztül 10/100/1000 Mbit Ethernet | - VIA MAC 10/100 Mbit Ethernet - VIA VT6103 PHY |
| Serial / Parallel ATA / RAID | - Két Parallel ATA 33 / 66 / 100 / 133, illetve két SATA150-eszköz támogatása | - Két Parallel ATA 33 / 66 / 100 / 133, illetve négy SATA300-eszköz támogatása RAID 0, 1, 0+1 és JBOD támogatással, ezeket kombinálva is. Native Command Queuing (NCQ) támogatva. (Összesen 4 PATA- és 4 SATA-meghajtó) | - Két Parallel ATA 33 / 66 / 100 / 133, illetve négy SATA150-eszköz támogatása RAID 0 és 1 támogatással | - A déli híd két SATA150-eszközt támogat közvetlenül, ezenfelül a SATAlite interfész két újabb SATA150-eszköz csatlakoztatását teszi lehetővé egy külső SATA PHY-on keresztül. Serial ATA RAID 0, 1 és 0+1 (SATA PHY) támogatás. - Két PATA-csatorna ATA 33 / 66 / 100 / 133 támogatással |
| USB | 8 port | 10 port | 8 port | 8 port |
| Gyártó honlapja Termék leírása |
- ULI - ULI M1695 |
- NVIDIA - nForce4 Ultra |
- ATI - ATI Radeon Xpress 200P |
- VIA - K8T800 Pro |

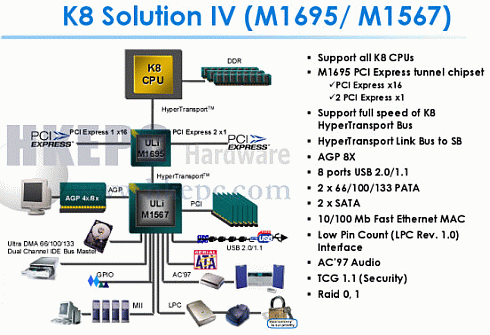

Az ULI chipsetje a fentebb felsorolt különlegességeken felül semmi speciálisat nem kínál a konkurenciával szemben, sőt, egyes paramétereiben még gyengébb is azoknál. Az M1695-ös északi híd úgy lett kialakítva, hogy 1 darab x16-os vagy 2 darab x8-as PCI Express sávot legyen képes vezérelni, az NVIDIA-nál ezt nevezik SLI-nek! Az ULI a Computexen bemutatott egy olyan kiegészítő kártyát, mellyel az alaplapokon megtalálható x16-os szlot „kettéosztható” x8-as szlotokra, így szert téve „SLI-szerű” működésre és sebességre. Sajnos a gyártó számunkra nem küldött ilyen kártyát, ezért ezt az opciót nem tudtuk kipróbálni. Az északi hídnak ezen felül nincs is más feladata, ez már megszokott jelenség az Athlon 64-es chipsetek mezőnyében, hiszen a memóriavezérlő szerepét a processzor vette át.
Az M1567-es déli híd a kulcs az AGP szlothoz, ugyanis ez a chip teszi lehetővé, hogy az alaplap AGP-s kártyákat is képes legyen fogadni. Sajnos ezen felül semmi kiemelendő tulajdonsága nincs a déli hídnak, mely a konkurensekhez hasonlóan négy PATA-meghajtót, viszont csak kettő SATA-meghajtót támogat. Az USB-portok száma 8, „külön bejáratú” hálózati vezérlő nincs (mint például az nForce4-es GbE), és az alaplapra integrált audiokodek is csak a gyártón választásán múlik. Az ULI chipsetje tehát olcsó, egy-két ponton a konkurensek alá ígérő, de más szempontok alapján mégis univerzális alaplapok megépítésére alkalmas produktum, gonduljunk itt a PCI Express és AGP támogatására. Olyan kedvező árú alaplapok alapjául szolgálhat, melyeket a kevésbé tehetősebbek mindenképpen értékelni fognak. Lássuk az első ilyet, az ASRock tálalásában.
